X線の基板検査メーカー
おすすめ3選
当サイトでは、基板をはじめとした電子部品向けのX線検査装置を調査。発注先から求められる品質や開発する製品に応じて、おすすめの検査装置をご紹介します。検査装置導入に伴う、カタログ請求や見積依頼の候補にしてみてはいかがでしょうか。
見えにくい三次元実装を
検査するなら
アイビット
X線ステレオ方式により裏面キャンセル搭載で鮮明な撮影を実現

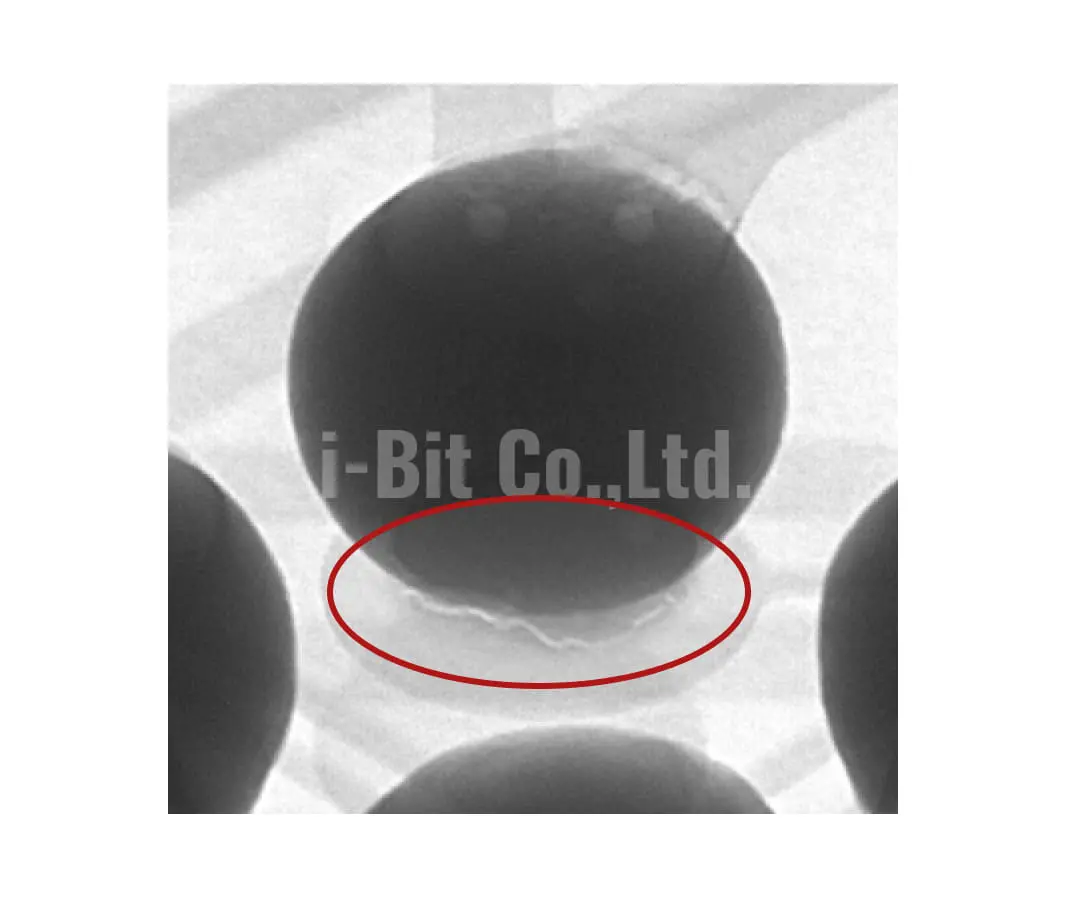

BGAのクラック事例
引用元:アイビット公式 http://i-bit.co.jp/case_studies/01.html
広範囲を一度で効率的に
検査するなら
島津製作所
高解像度300万画素フラットパネル検出器で広い視野サイズを実現
BGA計測
引用元:島津製作所公式 https://www.an.shimadzu.co.jp/products/non-destructive-testing/microfocus-x-ray-inspection-system/xslicer-smx-10101020/features.html
省スぺ設計の卓上型で
検査するなら
松定プレシジョン
独自開発の高圧電源とX線管を採用し、卓上装置ながら高倍率を実現

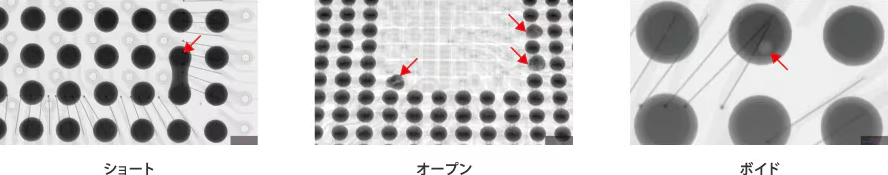

BGAのショート(ブリッジ)検査
引用元:松定プレシジョン公式 https://www.matsusada.co.jp/case/xm/bga.html
[選定基準]
Googleで「X線検査装置 メーカー」と検索し、表示された全ページの中で表示された15社の中から、不良解析に重要となる画質や映像技術に期待ができるメーカーとして、独自技術持ち、参考としてBGA画像を掲載している3社の製品を調査。(2022年12月13日時点)
スペックを検証!おすすめのX線検査装置
を詳しく見る
製造や開発する製品に使われる基板や電子部品に合わせて、おすすめの検査装置を紹介しました。どのくらいの精度で検査できるのか、スペックなど詳しく見ていきましょう。
見えにくい三次元実装を
検査するなら
アイビット
引用元URL:アイビット公式HP (https://www.i-bit.co.jp/)
- 三次元実装された基板にも対応
- 裏面キャンセル搭載で鮮明な撮影を実現
- 判定までの時間が短く、製造ラインに組み込め、個々の検査にも対応
引用元URL:アイビット公式HP (https://www.i-bit.co.jp/)
- 用途例
-
- 実装基板のBGA等のはんだ部検査
- LEDのフリップチップ実装のはんだ部検査
アイビットの
X線検査装置の特長
独自技術
「X線ステレオ方式」
両面基板を調べる際、従来のX線透過画像は裏映りが激しく、特定の不良が見えにくいという課題がありました。これを解消させたのがX線ステレオ方式。BGA、LGA、QFN等の裏面の映りをキャンセルすることができるため、検査対象となる表面の不良を鮮明に撮影。効率のよい検査を実現しました。
アイビットのX線検査装置はオフラインのみならず、インライン検査機にもこのX線ステレオ方式が用いられています。
幾何学倍率
1,000倍を実現
独自開発したX線ステレオ方式を搭載した3次元X線自動検査装置は、コンパクトサイズでありながら、幾何学倍率1,000倍を実現しています。これにより従来のX線CT装置では発見が困難だった、基板とボールの接合部分を鮮明に確認でき、分離している部分の特定ができます。
従来のX線管を傾斜させて撮影した場合、ハンダが分離している接合部分の解像度が不足していましたが、X線ステレオ方式では、傾斜しても倍率が下がらないので高解像度画像で確認できます。
X線検査機器メーカー
「アイビット」の技術力とは
独自の「X線ステレオ方式+ステレオCT方式」
従来のX線検査では基板の裏面に実装されているチップ部品なども撮影されてしまい、表面と重なって表示されてしまうため、正しい検査が困難でした。アイビット独自のX線ステレオ方式では、基板表面と裏面の切り分け検査が可能になり、直接確認できない「はんだ接合部のある部品」や「両面実装の基板」の検査が可能に。さらにX線CT方式と違い、断層画像が必要ありませんので、検査はわずか数秒です。
引用元HP:アイビット公式HP
https://www.i-bit.co.jp/technical/stereo-system/
用途に合わせて選べる
アイビットの
X線検査装置の種類
X線ステレオ方式®︎ 3次元X線観察装置
(FX-300tRX2 with CT)
検査対象例:実装基板のBGA等のはんだ部、LEDのフリップチップ実装のはんだ部など
- 小型のX線装置でありながら、幾何学倍率1000倍
- 独自開発した「X線ステレオ方式®」で裏面情報をキャンセル
- フラットパネルが60度傾斜。斜め観察でも倍率が下がらない
- 斜めから観察する場合は位置を自動追従
- 各種の測定機能付き
引用元:アイビットHP(https://www.i-bit.co.jp/products/fx-300trx2-with-ct/)
3D-X線ステレオ方式® X線観察装置
(FX-500tRX)
検査対象例:パワーデバイスのバスバー下部、パワーチップ下部、絶縁基板の下部のはんだ部など
- X線ステレオCT方式®で実装基板の水平断面300層を取得
- 超寿命130万画素X線フラットパネルでランニングコストを低減
- 高出力のX線源で5mmの銅板も透過
- CT機能を用いて自動検査可(OK・NG判定)
- 2次元コードでのトレーサビリティ対応可
引用元:アイビットHP(https://www.i-bit.co.jp/products/fx-500trx/)
X線ステレオ方式®︎ 3次元X線観察装置
(FX-400tRX-LL)
検査対象例:BGAのクラック、BGAのはんだ未接続部、LGAの接合部など
- 最大700×600mmの大型基板
- 高解像度(JIMAチャート確認):2um
- スルーホールはんだ充填率測定
- 実装基板の裏面キャンセル。さらに実装基板の上から下まをの300層にスライス
- X線出力を90kV、110kV、130kVから選べる
引用元:アイビットHP(https://www.i-bit.co.jp/products/fx-300trx2ll-400-500trxll/)
検査画像で見る
アイビットの事例
▼横にスクロールできます
アイビットの主な取引企業
信越半導体株式会社、三菱電機株式会社、株式会社日立製作所、ルネサスセミコンダクタマニュファクチュアリング株式会社、マレリ株式会社、トヨタ自動車株式会社、株式会社豊田自動織機、豊田合成株式会社、株式会社小糸製作所、本田技研工業株式会社、クラリオン株式会社、富士電機株式会社、富士通株式会社、パナソニック株式会社、日亜化学工業株式会社、日本電気株式会社、ソニーグローバルマニュファクチャリング&オペレーションズ株式会社、東芝メモリ株式会社、シャープ株式会社、京セラ株式会社、株式会社JVCケンウッド、日本精工株式会社、キヤノン株式会社、ローム株式会社、ホーチキ株式会社、能美防災株式会社、オリンパス株式会社、Samsung Electronics Co., Ltd.(韓国)、Wolfspeed.Inc.,(U.S.A)
アイビットの
会社概要
- 社名
- 株式会社アイビット
- 所在地
- 神奈川県川崎市高津区坂戸3-2-1 KSP(かながわサイエンスパーク)東棟6F
- 電話番号
- 044-829-0067
広範囲を一度で効率的に
検査するなら
島津製作所
引用元URL:島津製作所公式HP(https://www.shimadzu.co.jp/)
- 300万画素高解像度検出器で広視野で観察
- ハイダイナミックレンジ処理を搭載し、透過性の悪い部分も観察
- 検出器が傾動し、対象物の固定なしで観察
引用元URL:島津製作所公式HP(https://www.shimadzu.co.jp/)
- 用途例
-
- BGA・実装部品の欠陥や不良個所の検査
- プラスチック部品の異物混入検査
島津製作所の
X線検査装置の特長
高解像度フラットパネル検出器搭載
Xslicer SMX-1020では、管電圧90kV、高解像度300万画素のフラットパネル検出器を搭載。オリジナルの新機能ハイダイナミックレンジ処理(HDR)が加わり、広視野で、明るくきれいな画像処理を実現させています。
また、最大3200万画素で撮影可能なパノラマ撮影機能も搭載。各画像間のつなぎ目が目立ちにくく、快適な操作性で広範囲を撮影できます。
シンプルで快適な
操作性
観察開始までの工程は3ステップでOK。ワークセットからわずか5秒で撮影を開始することができ、同社の従来機よりも大幅な時間短縮を実現しています。
BGA計測では独自画像処理アルゴリズムを用いたことで、一部を除き複雑なパラメーターの設定も不要。任意の観察位置を個別に登録できるティーチング機能、透過しにくいワークを透過させる短SDD化機能など、操作性向上のためのサポート機能も充実しています。
X線検査機器メーカー
「島津製作所」の技術力とは
ハイダイナミックレンジ処理に対応
オリジナルのハイダイナミックレンジ処理を搭載することで、カメラセンサーが捉えることができる透過性の良い部分と悪い部分を一度に観察できます。それにより、視認性の向上につながり、検査時間の短縮につながります。
引用元HP:島津製作所公式HP
https://www.an.shimadzu.co.jp/products/non-destructive-testing/microfocus-x-ray-inspection-system/xslicer-smx-10101020/features.html
用途に合わせて選べる
島津製作所の
X線検査装置の種類
マイクロフォーカスX線検査装置
(Xslicer SMX-1010)
検査対象例: BGA計測、ボンディングワイヤーなど
- 高解像度のフラットパネル検出器を採用
- 撮影範囲を指定することで広範囲のX線透視画像を取得
- 任意の観察位置を個別に登録できる
- 検出器は最大60度まで傾斜するため斜め透視も可
- ハイダイナミックレンジ処理を搭載し、透過性の悪い部分も観察
引用元:島津製作所HP(https://www.an.shimadzu.co.jp/products/non-destructive-testing/microfocus-x-ray-inspection-system/xslicer-smx-10101020/)
マイクロフォーカスX線検査装置
( Xslicer™ SMX™-6010)
検査対象例:パレットに並べたIC、BGA計測、ボンディングワイヤーなど
- 350mm×350mmであればCT撮影が可能
- 開始位置や移動量、移動回数を指定し、連続移動の観察可
- 任意の観察位置を個別に登録できる
- 画像処理アルゴリズムで注目範囲以外もなるべく視認しやすいよう自動調整
- トラッキングポイントの設定で注目したい観察位置を見逃さない
引用元:島津製作所HP(https://www.an.shimadzu.co.jp/products/non-destructive-testing/microfocus-x-ray-inspection-system/xslicer-smx-10101020/)
検査画像で見る
島津製作所の事例
▼横にスクロールできます
島津製作所の主な取引企業
公式サイトに主な取引企業の記載はありませんでした。
島津製作所のX線技術は1909年と古く、国内ではじめて医療用X線装置を完成させました。以降、産業用X線検査装置においても開発を重ね、日本国内のみならず、欧州や米州、中国を含むアジア各国で使用されています。
島津製作所の
会社概要
- 社名
- 株式会社島津製作所
- 所在地
- 京都府京都市中京区西ノ京桑原町1番地
- 電話番号
- 0120-131-691
省スぺ設計の卓上型で
検査するなら
松定プレシジョン
引用元URL:松定プレシジョン公式HP(https://www.matsusada.co.jp/)
- 卓上装置なのに据置装置並みの倍率を実現
- 専用高圧電源とX線管を採用し、90kVのX線を出力
- 画像処理機能s-HDRを組み合わせることで鮮明な画像を取得
引用元URL:松定プレシジョン公式HP(https://www.matsusada.co.jp/)
- 用途例
-
- リチウムイオン電池のセパレーターのずれ
- BGAのショート(ブリッジ)検査
松定プレシジョンの
X線検査装置の特長
独自技術を活用した
コンパクトボディ
通常、高倍率観察には据置型のように大型のX線装置が必要となることが一般的ですが、松定プレシジョンでは専用に開発した高圧電源技術に加え、独自のX線管を採用することでコンパクトサイズの卓上型を実現しました。
卓上型でありながらも、管電圧は90kVとハイパワー。これに、高分解能カメラと画像処理機能s-HDRが組み合わさり、鮮明で美しい画で検査ができます。
デモの実施と
リースサービス
松定プレシジョンでは、低価格な製品からハイエンドな製品まで、幅広いラインナップを取り揃えており、購入を検討している方向けにデモンストレーションを行っています。デモンストレーションの方法にはオンラインデモやデモルームに来場してのデモ、サンプル測定、訪問デモなどがあります。
また、有償にて松定プレシジョン製の製品を貸し出すリースサービスも展開しており、一部の機器に関しては購入前に性能評価や動作テストなどを行うことができます。
X線検査機器メーカー
「松定プレシジョン」の技術力とは
大型装置のようなパワーを卓上で実現
これまで金属といった透過しにくい対象物は、パワーのある大型装置での検査が必要でした。そこで松定プレシジョンでは自社でX線管を開発。卓上型であっても検査できるパワーを実現できるように。場所を取るような大型装置を使わずとも検査ができるため、サンプル基板の検査導入にも対応できます。
引用元HP:松定プレシジョン公式HP
https://www.matsusada.co.jp/product/x-ray/benchtop-x-ray-inspection/precision_ub3600/
用途に合わせて選べる
松定プレシジョンの
X線検査装置の種類
卓上型X線透過検査装置 縦照射型
( precision µB3600 )
検査対象例:IC、リチウムイオン電池など
- 高圧電源と独自開発のX線管を採用し高倍を実現
- 専用高圧電源とX線管で90kVのパワー
- 150万画素の高分解能カメラを搭載し鮮明な画像を取得
- X線画像処理機能s-HDR搭載し、ダイナミックレンジの広い画像
- ノイズが少ないX線を発生させることが可能
引用元:松定プレシジョンHP
(https://www.matsusada.co.jp/product/x-ray/benchtop-x-ray-inspection/precision_ub3600/)
卓上型X線透過検査装置 縦照射型
(precision µB4600)
検査対象例:実装基板、ヒューズ、樹脂成型品など
- X330×Y340mmのステージを搭載しているので試料自体が大型でも観察可
- 試料を見ながら、手動レバーでステージを操作できる
- 高安定長寿命高圧電源を使用することで安定したX線を照射
- 検査したい試料に合わせてスペックを選択できる
引用元:松定プレシジョンHP
(https://www.matsusada.co.jp/product/x-ray/benchtop-x-ray-inspection/precision_ub4600/)
検査画像で見る
松定プレシジョンの事例
▼横にスクロールできます
松定プレシジョンの主な取引企業
パナソニック株式会社、ソニー株式会社、株式会社ニコン、トヨタ自動車株式会社、本田技研工業株式会社など大手電気機器や自動車、精密機器メーカー多数/学校・公的機関については東京大学や東京工業大学、大阪大学、京都大学、産業技術総合研究所、宇宙航空研究開発機構、理化学研究所など多数
松定プレシジョンの
会社概要
- 社名
- 松定プレシジョン株式会社
- 所在地
- 滋賀県草津市青地町745
- 電話番号
- 0120-747-636
その他のX線検査装置メーカー
アイビット
アイビットは、高いX線技術画像処理技術、FA技術を活かし、安全性の高いX線検査装置を開発しているメーカーです。日本のみならず、世界各地に拠点を設け、保守サービスの提供にも力を入れています。また、NIS製品の保守サービスの提供もしています。
主要製品「3D-X線ステレオ方式 X線観察装置 FX-400tRX」の特徴
- 高解像度2μm、幾何学倍率500倍によって、鮮明なX線画像の取得が可能
- 110kV、200μAの高出力X線源により銅板(3mm)なども透過
- X線ステレオ方式によって実装基板の表面、裏面を分離(約4秒)、実装基板の水平断面300層を取得(約50秒)
アイビットの
特徴や主要製品を詳しく見る
島津製作所
島津製作所は、「科学技術で社会に貢献する」をモットーに、150年にわたって事業を展開しているメーカーです。X線装置のラインナップは充実しており、「NDI-X線従量課金サービス(SMX-1010/1020用)」や「金属アーチファクト低減ソフトウェア(inspeXio SMX-225CT FPD HR 用)」といったオプションソフトウェアも用意しています。
主要製品「Xslicer SMX-1010/1020」の特徴
- クラス最高の300万画素高解像度検出器を搭載(SMX-1020)し、高解像度かつ広視野での観察が可能。
- 先進のソフトウェアにより操作性を大幅向上。ワーク交換から観察までのフローを簡略化し、ワーク交換後わずか5秒でX線透視検査を開始できる。
- オプションのCT機能の使用で、透視検査だけでなく3次元解析も実現可能。
島津製作所の
特徴や主要製品を詳しく見る
松定プレシジョン
松定プレシジョンは独自の高電圧技術やマイクロフォーカスX線技術を活かしたX線検査装置の提供を行っているメーカーです。低価格な商品からハイエンドな商品まで、幅広いラインナップが魅力的です。また、購入を検討している方向けに、デモンストレーションの実施やリースサービスの展開もしています。
主要製品「precision µB3600」の特徴
- 弊社独自の機構設計技術により、卓上型で高倍率を実現。
- 独自開発のX線管により、高い透過力のX線が出力可能。
- 高分解能150万画素カメラ、独自のX線画像処理技術、独自開発X線管によりこれまでにない高画質を実現。
松定プレシジョンの
特徴や主要製品を詳しく見る
オムロン
オムロンは、20万点以上の制御機器と約250種類の制御アプリケーションという幅広いラインナップを取り揃えているメーカーです。「人を超える自働化」「人と機械の高度協調」「デジタルエンジニアリング革新」の3つを軸とするオートメーション化を目指しています。

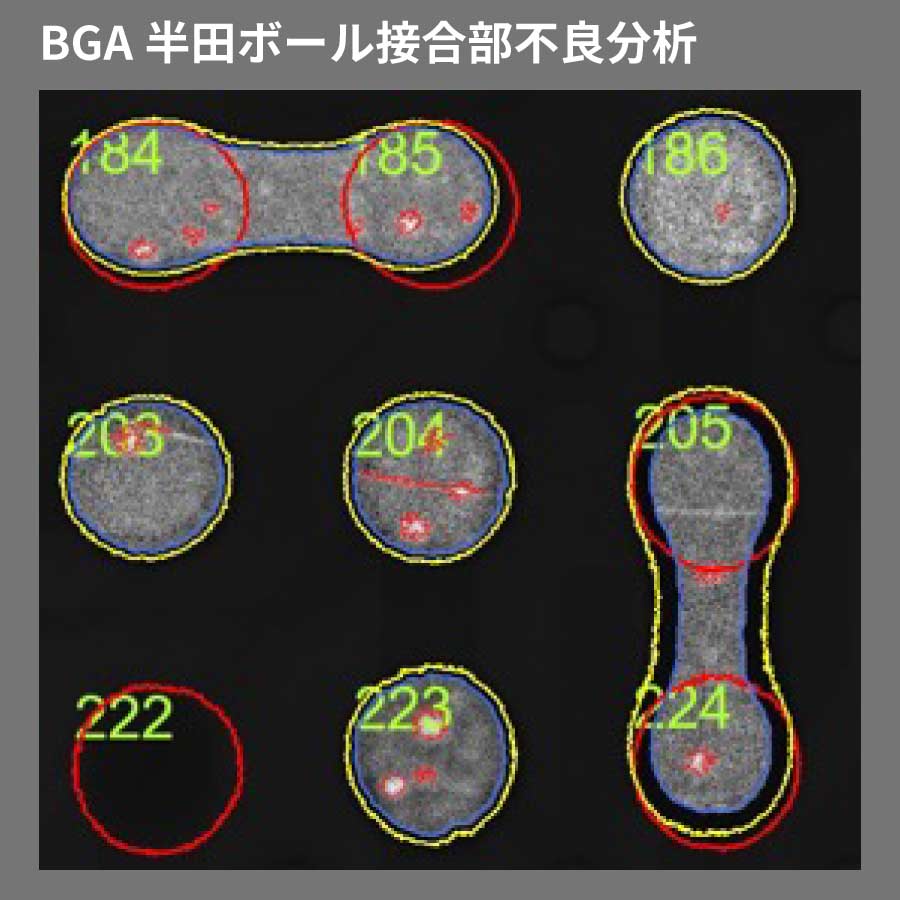

主要製品「VT-X750」の特徴
- 各視野の撮像時間を短縮するため、従来機種のSTOP&GO方式のように画像1枚ごとに移動・停止・撮像を繰り返すのではなく、非停止で旋回し、1視野分の全画像を取得する技術を構築。旋回撮像時メカが止まらず動き続ける。
- 独自の回路網で発行する撮像トリガシステムにて、メカが動作している最中でも次々に画像を取得できるシステムを構築。高速で画像を取得し、データ処理することが可能に。
- 検査対象基板は500mm角以上
オムロンの
特徴や主要製品を詳しく見る
東芝ITコントロールシステム
東芝ITコントロールシステムは、日本国内にとどまらず、世界23ヶ国でグローバルに事業を展開しているメーカーです。放射線に関する資格を有する社員の在籍もあり、その高い技術力を活かした、非破壊検査や制御・管理など、さまざまな分野で社会に貢献しています。

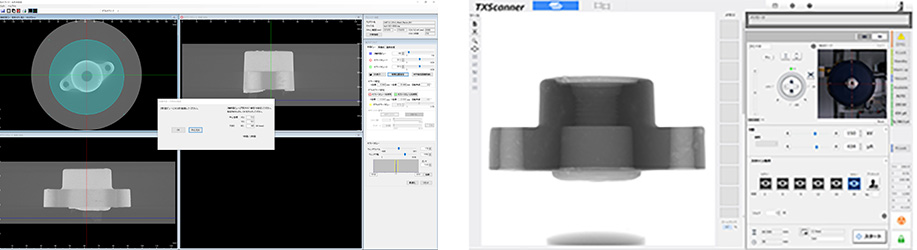

主要製品「TXScanner」の特徴
- 汎用性の高いCTスキャナ 300kV仕様/230kV仕様。最大管電圧300kV/230kVのX線発生器と適切な検出器の搭載によって、透過能力を向上させた300kV モデルと、低エネルギーでの高画質も実現した230kVモデルのCTスキャナ。
- それぞれのX線発生器に適切な検出器を組み合わせることで、230kVモデルは軟X線をより多く取り込むことができ高コントラストで驚きの高画質化を実現。300kVモデルは高エネルギー仕様で透過能力をアップ。透過が難しい大型部品や透過しにくい重金属部品でも高分解能化で高画質を実現。
- 簡単にCT撮影可能な『スマートモード』を搭載。直感的な操作を実現しています。
東芝ITコントロールシステムの
特徴や主要製品を詳しく見る
ソフテックス

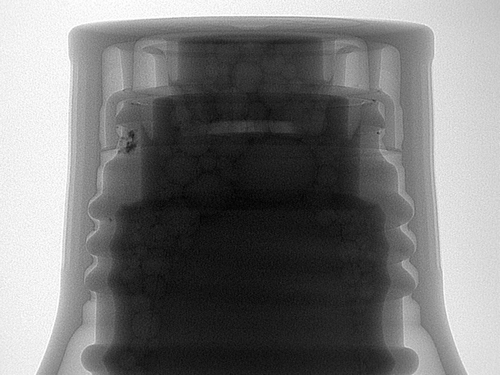

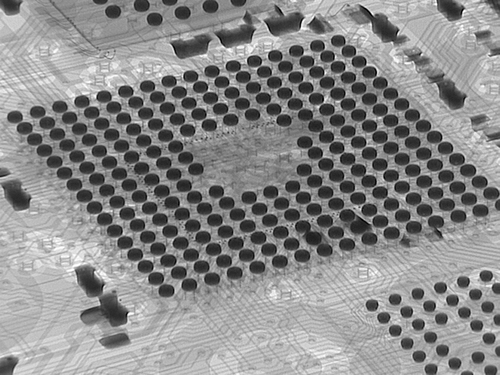

ソフテックスは、70年にわたってX線検査装置を提供しているメーカーです。特に、軟X線を使用した高画質の検査装置を得意としています。納入実績は15,000件(2023年2月調査時点)を超えており、カスタマイズにも対応可能です。また、X線検査装置の専門メーカーとして、細やかなサポート体制も整えられています。
主要製品「SFX Series」の特徴
- キレのあるコントラストの高い映像で、低倍から高拡大までワイドなズーム機構あり。
- 計測、画像処理充実のZET-01ソフトを装備。
- IIカメラデジタルシステムにより、高鮮明なX線画像を実現。
ソフテックスの
特徴や主要製品を詳しく見る
ビームセンス
ビームセンスは、小型・簡単・よく見えるをコンセプトにX線透視装置の開発を行っているメーカーです。パソコンで簡単に操作ができ、鉛を使わず、消費電力も抑えた地球環境に配慮した製品づくりに努めています。
主要製品「SMARTROENTGEN SmaRoe -スマレ-FLEX-M863」の特徴
- 遮蔽ガラスを除いて鉛フリー。
- 超低消費電力150Wと地球に優しい仕様。
- ジョイパッドとマウスで簡単操作。
ビームセンスの
特徴や主要製品を詳しく見る
ポニー工業
ポニー工業は、放射線関連装置を主軸に、さまざまな非破壊検査装置の開発・製造・販売に携わっているメーカーです。海外からも検査方法や技術を吸収し、お客様からの要望に応える装置作りに努めています。また、JISの規格に則った校正サービスを提供しており、JCSS登録事業者です。
主要製品「オフラインX線検査装置 NEO 690Z/NEO 890Z」の特徴
- 長寿命のX線カメラSID-A50を搭載した全数検査向けスタンドアローン検査装置。
- オプションとして自動検査、CT検査、1軸or3軸ローテーター搭載可能。
- 装置内観察窓2箇所搭載。立ち作業・座り作業両方に対応。
ポニー工業の
特徴や主要製品を詳しく見る
メディエックステック
メディエックステックは、高解像度のマイクロフォーカスX線管を応用したX線検査技術に関係する研究・開発から販売・サポートまでを一貫して自社でサービス提供しているX線専門メーカーです。X線漏れ線量を大幅に抑え、X線管理区域やX線作業主任者など特別な資格がなくても検査作業を行うことができる卓上型X線装置などを提供しています。
主要製品「卓上型X線透視装置 MX-80eco」の特徴
- 設置場所を選ばないコンパクトな筐体と、小型部品の検査に適切な広さ・高さがある試料スペースを備えている。
- 200万画素カメラで快速動作、誰でも簡単にX線リアルタイム観察が可能。使いやすい手動ノブで、試料のXY移動および回転ができる。
- インターロック機構で、試料スペースの扉が開いているときはX線が照射されない。
メディエックステックの
特徴や主要製品を詳しく見る
マーストーケンソリューション
マーストーケンソリューションは、自動認識システム分野での経験や実績、培ってきたノウハウを活用し、さまざまな分野におけるソリューションを提供しているメーカーです。自動認識システム分野においてナンバー1のメーカーを目指し、研究開発、人材育成を行っています。
主要製品「ナノフォーカス横照射型X線CT MUX‒2021」の特徴
- 高水準の分解能を誇る自社製X線源を搭載(JIMAチャート0.4μm保証)。
- LaB₆フィラメント採用で高輝度・高分解能を実現。
- 高感度検出器搭載で、樹脂・カーボンなどの軽元素材料の観察が可能。
マーストーケンソリューションの
特徴や主要製品を詳しく見る
ユー・エイチ・システム
ユー・エイチ・システムは、ユニークなハイテクノロジーのX線システムを生み出すことを目指しているメーカーです。創業から販売しているXVAシリーズは、大手企業をはじめとする国内のさまざまな企業で採用されています。また、2021年からは、工業用X線CT分野で、世界で一番役に立つ集団を目指し、研究開発、人材育成に努めています。

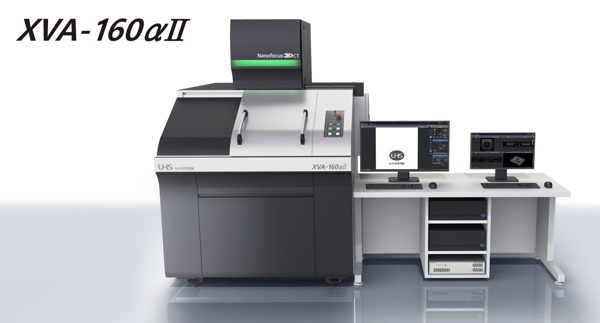

主要製品「3次元X線CTシステム XVA-160αII」の特徴
- 2,000倍の高倍率
- 光軸・回転中心・フォーカス自動調整機能あり
- フォーカスサイズ切り替え機能(250/800nm)あり。
ユー・エイチ・システムの
特徴や主要製品を詳しく見る
ニコン
ニコンは、「信頼と創造」を企業理念として事業活動を通じて具体化することで、持続可能な社会への貢献と持続的な成長を目指しているメーカーです。独自のテクノロジーを駆使したX線CT検査装置は、製造業界だけでなく、考古学などの学術研究分野でも利用されています。
主要製品「X線/CT検査装置」の特徴

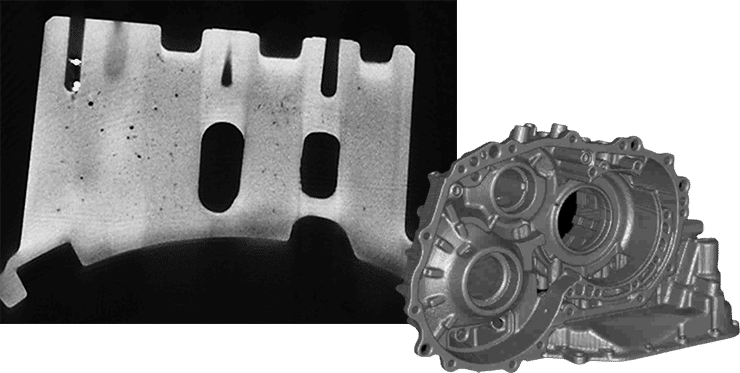

- 電子部品やプラスチック成型品、鋳物といったモノづくり分野だけでなく、鉱物や化石の調査、考古学など、学術研究の分野においても活躍。
- 高管電圧450kVマイクロフォーカスX線源を採用。
- 3次元CT画像の作成が可能。
ニコンの
特徴や主要製品を詳しく見る
エクシロン
エクシロンは、ドイツに本社を構え、工業用X線システムソリューションを提供しているメーカーです。ドイツのほか、北京、上海、横浜(日本)、新竹(台湾)に拠点を設け、50ヶ国以上の代理店ネットワークを通じ、世界中にサービスを提供しています。また、製品の開発には、お客様の声をフィードバックして活かしています。
主要製品「Cheetah EVO」の特徴

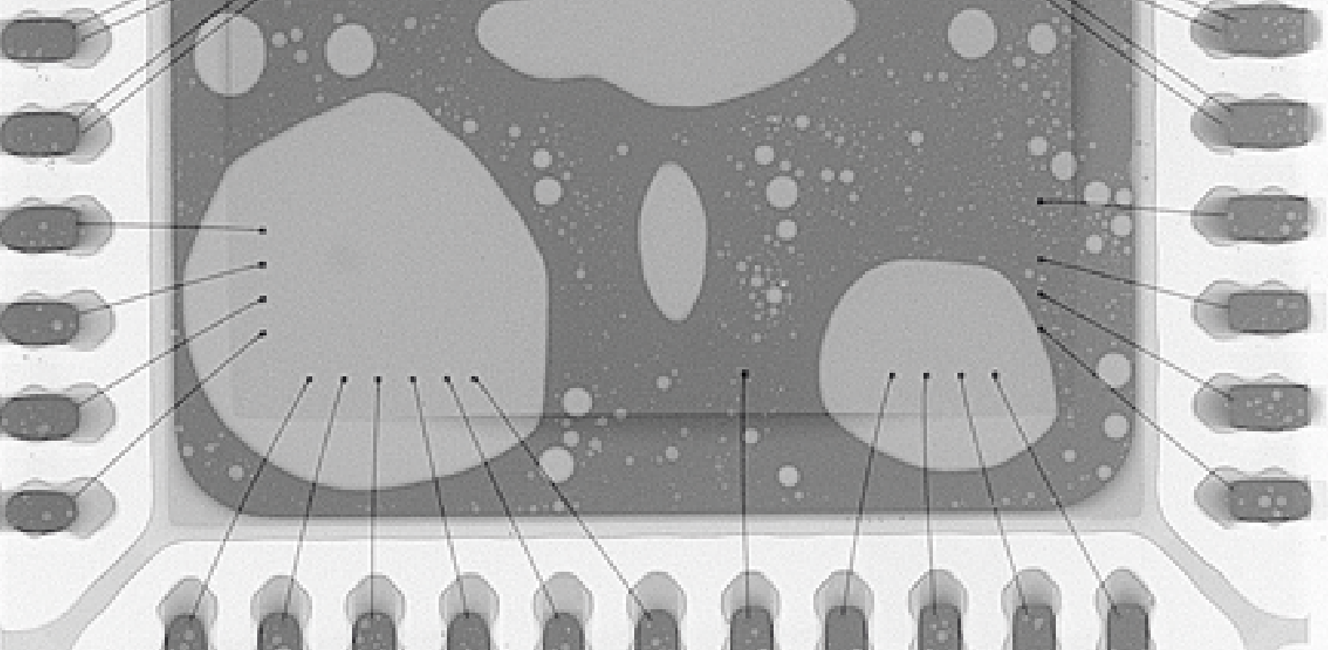

- VoidInspect による自動ボイド計算。
- eHDR などの使いやすい動的強化フィルタ。
- micro3Dslice と FF CTソフトウェアを使用した利用可能なラミノグラフィー。
エクシロンの
特徴や主要製品を詳しく見る
ノードソン・デイジー
ノードソン・デイジーは、ボンドテスターとX線検査機を主力とするテイジ・ジャパンと精密塗布やコーティング機を主力とするノードソン・アシムテックが合併して設立されたメーカーです。新しいエレクトロニクスに関するさまざまな工程の品質向上、信頼性向上、生産性向上に向けた検査機器を含めたソリューションの提供を行っています。
主要製品「ナノフォーカスX線検査装置 Quadra 7」の特徴
- メンテナンス性に優れたシールドトランスミッシブタイプX線管を搭載し、0.1ミクロンの認識解像度と20WのX線出力を実現。
- 長寿命型6.7MフラットパネルX線検出器を搭載し、表示は4Kモニタを使用することで、高倍率でノイズの少ないライブ画像を高解像度で表示可能。
- 操作性に優れたユーザーインターフェースを採用し、マウスですべての操作が可能。プログラム経験が無くても簡単に検査を自動化できる。
ノードソン・デイジーの
特徴や主要製品を詳しく見る
サキコーポレーション
サキコーポレーションは、独自の高速検査技術を活用し半導体モジュールの製造工程やプリント基板の電子部品を接着するハンダ付け不良などの品質検査機の製造から販売・サポートまで一貫して提供しているメーカーです。主にスマートフォンやPC、自動車や航空機などの心臓といえる電子モジュールの品質検査機器を提供しています。
主要製品「3Xi-M110 V3」の特徴

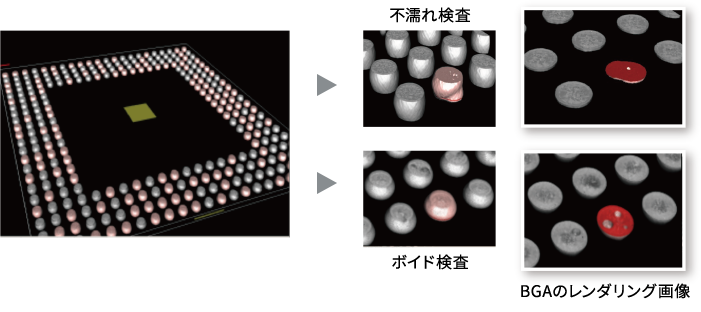

- 少ない撮像枚数から高精細な断層画像を再構成。さまざまな不良を3D形状で捉えることが可能。
- 高精細3D情報に基づいた自動検査。
- 基板検査のみならず、半導体からパワーモジュールまで検査が可能。
サキコーポレーションの
特徴や主要製品を詳しく見る
ティアールアイ ジャパン
ティアールアイは、自動光学検査装置・はんだ印刷検査装置・インラインX線検査装置などの検査装置を取り扱う会社でティアールアイ ジャパンは同社の日本オフィスです。外観検査装置、X線検査装置は、台湾および中国において高いシェアを有しており、技術力のあるグローバル企業です。
主要製品「TR7600F3D SII」の特徴
- 従来モデルの2~3倍に検査スピードを向上させた次世代型高速インライン自動X線検査ソリューション。
- 最大900 mm x 460mmまでの大型基板を検査可能。
- 幅広く不良検出できるよう3 µmの解像度。
ティアールアイ ジャパンの
特徴や主要製品を詳しく見る
テクノホライゾン
テクノホライゾンは、X線・画像処理などの先進の技術を取り入れ、高精度かつ安定した性能の検査装置を提供している会社です。製品ラインナップには「基板外観検査装置」「はんだ印刷検査装置」「X線検査装置」「ICハンドラ」などがあり、実際に自社ラインで使用している各種検査機器を提供しています。
主要製品「NXI-3510 / NXI-3500IM」の特徴
- 高速・高画質の3次元CTに加え、直視・斜め撮影・検査に対応したX線検査装置。
- 最高0.33µm(インライン機は0.58µm)の高分解能撮影を実現。
- 実装基板や高密度基板などを効率よく、全数検査することが可能な搬送系を装備。
テクノホライゾンの
特徴や主要製品を詳しく見る
エヌアイシー
エヌアイシーには、多種多様な分野に対応できる豊富な検査装置のラインナップがあります。検査装置のラインナップは「工業用X線装置」「選果機システム」「画像処理ソフト」の3種類。工業用X線装置では、マイクロフォーカスX線検査装置からミリフォーカスX線検査装置までをそろえています。
主要製品「マイクロフォーカスX線検査装置 HKシリーズ」の特徴
- 基板のパターンとスルーホールのズレを簡易検査。
- 画像処理装置がPCのため、計測・画像保存が容易にできる。
エヌアイシーの
特徴や主要製品を詳しく見る
エムエスエンジニアリング
エムエスエンジニアリングは、リワーク装置・付属品および関連機器の専門メーカーです。リワーク関連機器として、3シリーズのX線検査装置、断層撮影装置などの取り扱いがあります。X線検査装置では、手軽な卓上タイプからハイスペック装置まで対応しています。
主要製品「MSX600型X線検査装置」の特徴
- 卓上型で操作が容易なリーズナブルなX線検査装置。
- BGAリワーク後のハンダ付け検査に最適。
- X線照射角度を最大50度までスイング可能な機種も選択可能。(MSX600-L型)。
エムエスエンジニアリングの
特徴や主要製品を詳しく見る
テスコ
設立から非破壊検査のニーズに応えてきた技術企業です。高出力X線発生装置と高解像度検出器を組み合わせたオリジナルのX線CTシステムを提供しています。ポータブルから大型産業用まで対応しているため、幅広い用途に活用できる点が魅力です。1点からスキャンを依頼できるオンデマンドCTスキャンサービスも行っています。

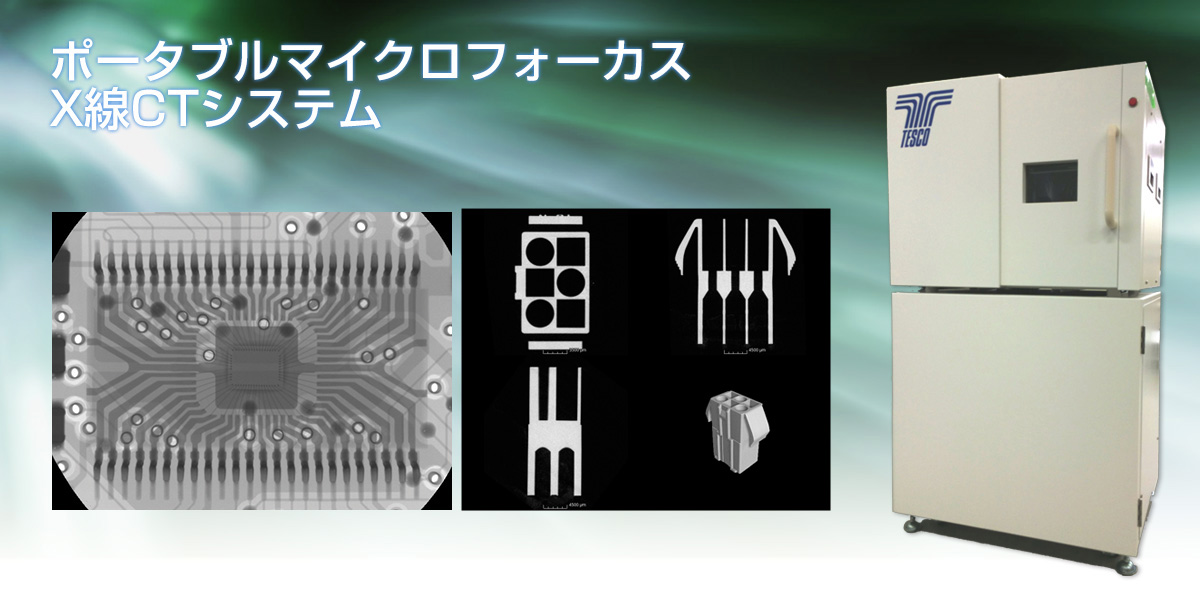

主要製品「ポータブルマイクロフォーカスX線CTシステム(TXS 90/130 Portable)」の特徴
- 小型製品のCTスキャンを得意とする卓上型システム
- 低出力X線源90kV/130kV(密封管)を採用
- 小型フラットパネルを組み合わせてクリアな微細画質で観察可能
テスコの
特徴や主要製品を詳しく見る
リガク
国内はもちろん、南北アメリカやヨーロッパなどに拠点を構えるX線非破壊検査機器・X線分析・熱分析の専門メーカーです。ISO9001の認証・登録を取得するなど品質管理に強みがあります。さまざまな用途に活用できるX線検査装置を展開している点も特徴です。ガイダンス機能を備えた製品や卓上タイプの製品などを扱っています。
主要製品「全自動多目的X線回折装置SmartLab」の特徴
- 装置が最適条件を提示するガイダンス機能を搭載(測定スペシャリストのノウハウをパッケージ化)
- 接触型コネクタ方式を採用して試料交換や光学系交換を手軽にしている
- 人間工学に基づいたデザインで操作性・視認性を高めている
リガクの
特徴や主要製品を詳しく見る
日本アレックス
国内に3カ所(千葉・大阪・鹿児島)の拠点を構える事業者です。独創的な発想と確かな技術力を生かして地球環境へ貢献することを目指しています。主な事業内容は、超音波洗浄機の設計製造販売ですが、オートプログラムコントロールを採用したX線検査装置や省スペース省エネルギーにこだわったX線検査装置も扱っています。
主要製品「蛍光X線元素分析装置 FD-02」の特徴
- 新開発検出器(SDD)を搭載することで液体窒素を不要にしている
- 新光学系を採用することでコリメーター時の強度を向上させている
- 「幅320×奥行230×高さ100」の試料室を確保しながら、本体を「幅420×奥行310×高さ315」のコンパクトサイズに抑えている
日本アレックスの
特徴や主要製品を詳しく見る
シーマ電子
半導体後工程を専門とする半導体商社です。透過2D-X線で撮影して自動不良判定検査を行えるX線検査装置を扱っています。自社のリソースを活用して自動不良判定などを行うX線非破壊検査&解析受託サービスを展開している点も見逃せません。専門的な設備・知識がない事業者でも質の高い検査・解析を行えます。
主要製品「Bruker社X線自動検査装置x200」の特徴
- 車載用電子デバイス・高密度実装先端パッケージなどのインライン自動検査・プロセスコントロールが可能
- 3D実装接合部などを透過2D-X線で撮影し、アルゴリズムにより自動不良判定を行える
- 2.8μmの高解像度ならびに18×12mmの広いFOVで撮影を行える
シーマ電子の
特徴や主要製品を詳しく見る
ZEISS
ZEISSは光学およびオプトエレクトロニクス分野で世界的に事業を展開しているテクノロジー企業です。ZEISSの提供するX線CT技術は、独自のソフトウェアの使用によって、ツールコストを大幅に削減することができます。計測用X線CT装置(ZEISS METROTOM シリーズ)やX線顕微鏡(ZEISS Xradia シリーズ)などを開発しています。
主要製品「ZEISS METROTOM シリーズ」の特徴
- 寸法精度保証の計測用X線CT装置
- CTの規格であるVDI/VDEに準拠
- 従来にないより微細な内部欠陥を可視化できる
ZEISSの
特徴や主要製品を詳しく見る
Baker Hughes(ベーカーヒューズ)
世界120か国以上で事業を展開しており、54,000人の従業員を持つBaker Hughes(2023年8月時点)。世界中のエネルギーおよび産業のお客様にソリューションを提供するエネルギーテクノロジーカンパニーとして活躍しています。比類のない速度と精度を誇る幅広い2DX線および3Dコンピューター断層撮影ソリューションとサービスを提供している会社です。
主要製品「Phoenix Microme|x Neo and Nanome|x Neo」の特徴
- 高解像度2DX線技術、PlanarCT、3Dコンピューター断層撮影スキャンを1つのシステムで提供
- 製品の安全性と品質を向上させるための故障分析に最適
- 自動X線検査を可能にする
Baker Hughes(ベーカーヒューズ)の
特徴や主要製品を詳しく見る
アジアエレクトロニクス
アジアエレクトロニクスは制御盤・システムユニット設計技術や保守技術、FPGA、ソフトウェア開発技術、システム設計などを通して高品質で安心できるワンストップソリューションを実現している会社です。最新技術を取り入れた非破壊検査システムとして高精度なX線自動検査装置を開発し、高精度な自動判定・自動搬送により、X線検査の大幅な効率化を実現しています。
主要製品「X線自動検査装置 AX-1000」の特徴
- 高解像度2DX線技術、PlanarCT、3Dコンピューター断層撮影スキャンを1つのシステムで提供
- 製品の安全性と品質を向上させるための故障分析に最適
- 自動X線検査を可能にする
アジアエレクトロニクスの
特徴や主要製品を詳しく見る
ヤマハ発動機
表面実装機やクリームはんだ印刷機、ディスペンサー・接着剤塗布機、検査装置、フリップチップボンダ・ハイブリットプレーサー、SMDストレージシステム、システム&ソフトウェアなど、幅広いニーズに応えているヤマハ発動機。2D光学・2D・3DX線・レーザーのハイブリッド検査が可能なX線検査装置「3D-X線ハイブリッド検査装置 YSi-X」を製造しています。
主要製品「3D-X線ハイブリッド検査装置 YSi-X」の特徴
- 2D光学・2D・3DX線・レーザーのハイブリッド検査が可能
- ヤマハ独自開発のデジタルX線CT撮像技術を搭載
- データ作成や判定をサポートする便利機能を搭載
ヤマハ発動機の
特徴や主要製品を詳しく見る
三啓
三啓は、顕微鏡や光学機器を扱う専門の技術商社です。お客様一人ひとりの研究や開発ニーズに合わせた細かいサポートを行い、幅広いX線CT装置の提供により、多様な検査要求に応えています。また、各種試料作製のための総合的な解決策を、ショールーム&ソリューションラボで実現。技術的なサポートも実施しています。
主要製品「電子部品向けX線検査装置 XTV160/XTV130C」の特徴
- マイクロBGA、多層基板、はんだ接合部などさまざまな電子部品の精密な検査が可能
- 不具合や欠陥をリアルタイムで確認しながら、迅速な検査と分析が可能
三啓の
特徴や主要製品を詳しく見る
メイショウ
メイショウは、豊富な実績と信頼性を兼ね備え、多岐にわたる顧客ニーズに対応する多様なソリューションを提供しています。特に、手頃な価格で高性能なX線観察装置「FX-300 tR」は、800倍の拡大機能とコンパクトながら耐久性に優れた設計が特徴です。細かな観察が必要な微細な部品の検査に対応し、メンテナンスフリーで長時間の使用が可能となっています。
主要製品「X線観察装置 FX-300 tR」の特徴
- 幾何学倍率が800倍に達しモニター倍率では1,200倍の高精細な画像を実現
- 限られたスペースでも設置可能なコンパクト設計
- X線管の耐久性が高く長寿命仕様で最大10,000時間の使用が可能
- フィラメントの交換が不要で、メンテナンスフリーな構造
メイショウの
特徴や主要製品を詳しく見る
ステラ
ステラは、スプリング材料やプリント基板機材などさまざまな製品を扱い、医療用部材やエコロジー製品の提供も行っています。線材からエコシステム製品まで幅広い部門を持ち、お客様の要求に応じたカスタマイズも可能。また、高精細な画像出力と、非破壊検査が可能なCT機能付X線検査装置も提供しています。
主要製品「CT機能付X線検査装置」の特徴
- CT機能と2次元X線検査の両立による汎用性が高い
- 高感度・高コントラストの画像を提供するためにイメージ・インテンシファイア(I.I)を搭載
- 145万画素カメラによる高精細な画像取得
- 非破壊で立体的な内部構造の検査・観察が可能
ステラの
特徴や主要製品を詳しく見る
ハイテックス
ハイテックスは、工業用製品検査から医療・学術研究に至るまで、多目的に対応する高解像度X線装置の専門メーカーです。1985年の創業以来、40年以上の経験を持ち、それぞれの分野に適したX線撮影装置を提供しています。高品質な画像と迅速な出力を特徴とする製品は、広範な産業分野での品質管理や研究開発に貢献し、お客様の要求に応えています。
主要製品「プリント基板検査 MFX-90HK」の特徴
- 超微小焦点X線源と高感度650万画素CMOSI.Iカメラを組み合わせて使用
- プリント基板や多層基板内部のリアルタイム検査が可能
- X線源とカメラの昇降機構により、倍率を自由に調整可能
ハイテックスの
特徴や主要製品を詳しく見る
中外テクノス
中外テクノスは、高度な放射線検査技術と長年の経験をもとに、各種産業向けにカスタマイズされたX線検査装置、自動化検査システムを提供しています。オーダーメイドの検査ソリューション、ロボットを活用した自動化、既存設備の適切化など、お客様の細かな要求に応じた全面的なサポートも実施。受託検査サービスも手掛けることで、幅広いニーズに対応しています。
主要製品「X線CT検査装置(3D)VX-M」の特徴
- 多軸で多方向からの拡大撮影に対応
- 細かな欠陥もコントラストの高い像で捉える
- 最大20倍までの拡大観察が可能
- 顧客のワーク形状に合わせたカスタマイズ対応を実施
- CT撮影機能により難しい設定なしで断面観察が可能
- 断面をスライスして中身を観察できる機能を搭載
- 豊富な検査事例
中外テクノスの
特徴や主要製品を詳しく見る
エー・アンド・デイ
エー・アンド・デイは、計測・計量機器、医療機器、健康器具分野で革新的な製品を提供している企業です。優れたX線検査機もラインナップしており、さまざまな検査分野でのニーズに応えています。さらに、計測・制御・シミュレーションシステムの開発にも力を入れ、特に自動車エンジン開発などの分野で、効率化とコスト削減をサポートしています。
主要製品「X線検査機 AD-4991シリーズ」の特徴
- 高感度検査のためのコントラスト調整機能
- 脱酸素剤を含む異物の検出能力
- 多様な検査項目に対応(員数、形状、質量推定からかみこみ検査まで)
- 簡便なトレサビリティ管理で品質保証を強化
- サニタリー設計によりメンテナンス性を向上
エー・アンド・デイの
特徴や主要製品を詳しく見る
テクノアルファ
テクノアルファは半導体装置・電子材料の輸入販売など、さまざまな工業用機器を取り扱っている企業です。
X線検査装置では、非常に高い解像度を有しつつ、誰もが使いやすい操作性を備えているコメット・エクスロン社の製品「Cougar EVO」や「Cheetah EVO」を販売してます。さまざまなアプリケーションにも対応しています。
主要製品「Cougar EVO」の特徴
- micro3Dsliceによるラミノグラフィーで従来よりもコストカットを実現
- 高感度型16ビット・フラットパネルディテクタによって表現能力がアップ
- マイクロフォーカスイメージによる電子部品・実装基板などの解析や検査に活用が可能
- フットプリント設計で省スペースにも適用
- 使用に合わせて最適化できる柔軟性あり
テクノアルファの
特徴や主要製品を詳しく見る
イーグローバレッジ
イーグローバレッジは顧客に対する技術サポートを大切にしている技術商社であり、VISCOM社のX線検査装置など、国内外メーカーのさまざまな電子部品・基板実装を取り扱ってきています。
国内で東京以外に大阪・熊本・山梨と複数の拠点を持ち、香港・モスクワ・上海・マニラなど海外事務局も多く、各国各地の豊富な技術や情報に精通しています。
主要製品「画像+X線検査装置(AOXI)」の特徴
- 実装基板の画像検査と同時進行でBGA・µBGA・CSPなどのハンダボールの3D-X線検査をインラインで実施可能
- 場所を取らずに省スペースでの設置可能
- X線検査の解像度を選択可能
- 2Dインライン画像+X線検査装置、もしくは3Dインライン画像+X線検査装置からハードウェアの選択可能
イーグローバレッジの
特徴や主要製品を詳しく見る
オーヨー
オーヨーはエレクトロニクス・実装業界を中心に品質管理、生産性向上をトータルでサポートしている会社です。感染対策が徹底されているデモルームで「マイクロフォーカスX線検査装置QUADRA 5」を試すことができます。アフターサポート体制も充実、専門知識を習得した営業マンや修理担当者が対応しています。
主要製品「Quadra5」の特徴
- 大型サンプルトレイで複数のサンプルを効率よく観察
- マッピング機能を使って観察位置を指定
- 多層基板の各層のパターンを確認できる
- 出荷検査として、基板上の複数位置の画像取得、NG判定を行う
- 加熱ステージ(オプション)によるはんだの溶融観察
オーヨーの
特徴や主要製品を詳しく見る
トモミ電子
昭和1984年に設立されたトモミ電子は信頼や堅実、安全をテーマに、プリント基板の設計・製造・実装や電子機器、周辺機器の開発から製造までをおこなっている会社です。また、環境にも配慮し汚染物質または廃棄物の発生・排出・放出の回避や低減、廃棄物の分別・リサイクルとグリーン購入などを実施し地域社会に貢献しています。
主要製品「TXV-CH4090FD」の特徴
- 最大管電圧90kV、最小焦点寸法5μmの密閉型。
- FPDはダイナミックレンジが広くハレーションの影響を受けにくい透視画像を取得。
- X軸、Y軸、Z軸に加えて傾斜軸により斜め方向からの透視観察ができる。
- 画像解析、画像計測、画像・機構再生機能、動画作成など機能も豊富。
トモミ電子の
特徴や主要製品を詳しく見る
新電子
電気検査、画像検査をどちらも開発している希少なメーカーです。ハードウェアの設計からソフトウェアの開発、アフターフォローまで徹底した一貫開発も新電子の強みです。市場ニーズに合わせたピンポイントカスタマイズにも柔軟に対応しており、オーダーメイド・カスタム装置のオールマイティメーカーとして実力を発揮しています。
主要製品「基盤外観検査装置ESV-7000」の特徴
- 2台のカメラを搭載し、他角度からの自動検査が可能
- 同軸照明とローアングル照明を搭載
- 基盤テーブルセット可能な部品高さが上面・下面ともに70㎜
- タッチパネルモニター採用
- ライブラリ機能
- 4種類の検査項目
新電子の
特徴や主要製品を詳しく見る
協立テストシステム
半導体基板検査機器のメーカーである協立テストシステム。開発、製造、販売、メンテナンスまでトータルで行っており、テストテクノロジーをリードする高い技術力にも定評があります。各種ベースマシンを用意しており、顧客の生産ラインに合わせた提案をしています。また国内に14ヶ所、海外に12ヶ所の拠点を持ち、グローバルな展開を行っています(2024年3月17日時点)。
主要製品「X線自動検査装置 V810 S2EX」の特徴
- フォーカス領域のカスタマイズなど容易なプログラミング
- 独自のハイブリッドオートフォーカス技術
- イメージエンハンスメント機能
- 20種類以上のジョイントタイプアルゴリズムを提供
協立テストシステムの
特徴や主要製品を詳しく見る
エスジーテック
電子機器全般において電気検査設備や生産支援システム、設備などの提案を行っているエスジーテック。X線検査装置においてはCT機能を搭載しており、超高解像度の検査を可能にしています。
実装後プリント基盤や電子機器全般で多様な電気検査設備などを提案しており、生産支援システムについてはワンストップで対応しています。

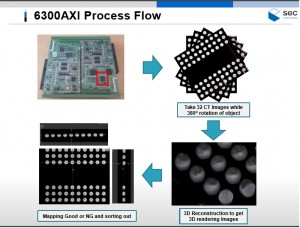

主要製品「自動X線検査装置(AXI)」の特徴
- 高解像度3D CT X線検査
- 03015㎜チップも検査可能な超高解像度
エスジーテックの
特徴や主要製品を詳しく見る
東京電資
高度な技術と高品質のプリント配線板材料を提供している東京電資。プトップシェアメーカー・パナソニックの専売代理店として、常にお客さまのニーズに応えられるよう豊富なラインナップを揃えています。
基盤実装向けの検査機や治具、加工機なども多く取り扱っており、長年培ったノウハウと豊富な実績があります。
主要製品「3次元 X線自動検査装置」の特徴
- X線ステレオ方式により実装基板の裏面をキャンセル
- X線ステレオCT方式により基板の層ごとに観察が可能
- 高解像度2μm、幾何学倍率500倍で鮮明なX線画像が取得可能
東京電資の
特徴や主要製品を詳しく見る
アプライド・ビジョン・システムズ
アプライド・ビジョン・システムズは国立研究開発法人 産業技術総合研究所(産総研)の技術移転ベンチャーとして発足した企業であり、ステレオ画像を用いた3次元計測を行ってきた実績があります。その経験やノウハウを活かし時代を拓く優れた製品やサービスの開発に日々尽力しており、ソリューションだけでなくコンサルティングなども行っています。
主要製品「X線透過装置「FLEX-M973」」の特徴
- 3次元計測により非破壊スキャンを実現。
- 20μm解像度で高精細図化が可能。
- コンパクトながら多種な基板サイズに対応。
アプライド・ビジョン・システムズの
特徴や主要製品を詳しく見る
菱光社
菱光社の最大の特徴はその豊富な取り扱いラインナップにあります。アメリカ航空宇宙局にも導入された実績があるソリューションをはじめさまざまな機器を取り扱っており、その精度の高さと抜群のアフターフォロー力が顧客から高い評価を得ています。ISO9000シリーズに対応した精度検査も行っており、対応校正や清掃・通常点検などが可能です。
主要製品「XTV130」の特徴
- 電子部品・電子基板等観察向けの廉価モデル
- お手頃価格でコンパクト
- X線品質保証システム
菱光社の
特徴や主要製品を詳しく見る
信越化学工業
化学肥料・石灰窒素を生産する会社として対象15年に発足した化学メーカーです。現在では生活環境基板材料、機能材料、電子材料、加工・商事・技術サービスの4つの事業を軸とし、産業や生活の基礎となる素材や製品をつくっています。ウェハー内部のボイドを自動判定するX線検査装置も取り扱っています。
主要製品「X線バンプボイド検査装置」の特徴
- ウェハー上のバンプを自動検査・判定
- X線透過画像から面積を求め、良否を自動判定
- マイクロフォーカスX線管を使用
- 高解像度のX線デジタルカメラを採用
信越化学工業の
特徴や主要製品を詳しく見る
CMTジャパン
CMTジャパンは、半導体、マイクロエレクトロニクス組立て材料および装置の開発や販売を行っています。はんだボールや、半導体アセンブリ装置及びテスターの基板補修、フィルム貼り付け装置などを取り扱っており、中でもX線装置は多彩な装置を取り揃えています。高精度で信頼性のある、2次元、3次元解析が可能なX線装置で品質向上に貢献しています。
主要製品「SIPモジュール用インラインX線検査装置」の特徴
- SIPモジュール内部のはんだ接合の整合性を検査
- インラインで連続CTスキャン
- フィラメント交換時間10,000時間
CMTジャパンの
特徴や主要製品を詳しく見る
Viscom
Viscomは「精度」を最重視したX線検査装置を製造しています。ISO9001認証を継続して取得していて、品質の高い検査機器を長年提供しています。ドイツに本社を構えていますが、エレクトロニクス産業における検査課題に対応すべく、世界各国に支社を持ち、あらゆる企業の幅広いニーズに対応しています。
主要製品「X7056-II」の特徴
- 超高速スループットと画像品質
- 隠れたハンダ結合部位やコンポーネントを断層画像で表示
- AOI検査の統合や組合わせが可能
Viscomの
特徴や主要製品を詳しく見る
コムスキャンテクノ
コムスキャンテクノでは、試料に合わせて選択するだけのイージカスタマイズから、フルカスタマイズを用意し、幅広いニーズに対応しています。
主要製品「ScanXmate-RDシリーズ」の特徴
- ScanXmate-RDシリーズ使用目的に合わせて装置もソフトウエアも新規に設計・製作
- プリント基板の透視検査や電子部品のCT検査が可能
- 透視用とCT用に2種類を具備しているため用途に合わせて選べる
コムスキャンテクノンの
特徴や主要製品を詳しく見る
近畿レントゲン工業社
創業以来X線の専業メーカーとしてさまざまな分野に活用できる装置を製造しています。同社の強みはX線発生装置を自社設計・自社製造可能である点です。この技術を活かし、医療用装置・工業用装置を製造。OEMやカスタマイズにも対応しています。
X線検査装置のカスタマイズ対応が可能
- 顧客の用途に応じてX線検査装置のカスタマイズに対応
- 近畿レントゲン工業社のX線装置は電子基板品質検査分野でも対応可能
近畿レントゲン工業社の
特徴や主要製品を詳しく見る
日本装置開発
長野県に拠点を置き、X線CTスキャナの開発・製造と自動化・省力化設備の設計・製作を手がけている日本装置開発。X線検査装置やX線検査装置用シールドボックスについてはOEM商品の設計・製作も行っています。
主要製品「CTV110μFPD」の特徴
- ボード系のエレクトロニクス部品に対応する高速X線CTスキャナ
- プリント基板やBGA検査などに適しており、非破壊で内部構造や欠陥の可視化が行える
日本装置開発の
特徴や主要製品を詳しく見る
KnK(ケーエヌケー)
KnKは千葉県に本社があり、X線検査装置やX線チップカウンター、SMT搬送装置などさまざまな装置を販売しています。同社のX線装置はAIソリューションを活用して高精度な検査をおこないます。
主要製品「HAWKEYE9020 AXI」の特徴
- 基板の搬送や検査、OKまたはNGの識別などを自動化できる
- 高い品質を持つデジタルX線ディクターにより、高精度な検査ができる(ピクセルサイズ:49μ)
- 0.4〜0.8秒/FOVの高速での検査ができる
KnK(ケーエヌケー)の
特徴や主要製品を詳しく見る
アサヒトランスナショナル
アサヒトランスナショナルはタイ・バンコクにあり、種非接触三次元測定システム、X線/CTスキャン装置、鋳造解析シミュレーションソフトウェアなどを販売しています。X線検査装置としてはComet Yxlon社の製品を取り扱っています。
主要製品「Cheetah EVO」の特徴
- ナノフォーカス、マイクロフォーカスおよびハイパワーモードの切り替えが可能
- エレクトロニクス製品から小型鋳造品の解析まで幅広く対応したコンパクトサイズ非破壊検査装置
- 幾何学倍率3000倍、表示トータル倍率384,000倍までの拡大観察にも対応している
アサヒトランスナショナルの
特徴や主要製品を詳しく見る
ジョブ
医療用から工業用まで、さまざまな分野で利用できる非破壊X線発生装置を開発しています。独自の物質同定システム「Xprism®」やマルハニチロ株式会社中央研究所との共同研究など、開発研究に精力的な会社です。
主要製品「XM090A」の特徴
- 透過ターゲットの密閉型マイクロフォーカスX線発生器
- 電気部品、プリント回路基板等のX線非破壊検査に特化
- 管電圧は40~90KV
ジョブの
特徴や主要製品を詳しく見る
クロスレイテクノロジー
エネルギー分散型の蛍光X線分析装置を提供しています。固体・液体・粉末など様々な形態の試料を非破壊で分析できる装置です。製造工程に組み込むことで、全品検査をおこなうことができます。保守サービスにも注力していて、年間保守契約にも対応しています。

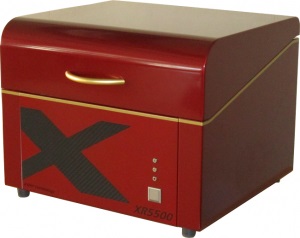

主要製品「XR5500」の特徴
- 誰でも置くだけ押すだけで、1分で分析可能
- 1台で多種類の薬液等液体試料や固体試料にも対応
- 非破壊分析で試料をそのまま測定できるエネルギー分散型蛍光X線分析装置
クロスレイテクノロジーの
特徴や主要製品を詳しく見る
英光産業
メカトロシステム開発や装置の提供、計測・制御機器、産業機械の販売などを行っています。システム事業とメカトロ事業に分かれ、それぞれの専門家が多岐にわたる分野のニーズに応えています。
主要製品「テーピングX線自動検査装置」の特徴
- モールド製品の内観の全数自動検査を実現
- エンボステープ内の内部クラック自動検査が可能
- 斜め透視、積算画像を使用した鮮明な画像による自動検査
- 搬送系を含めたカスタマイズ対応
英光産業の
特徴や主要製品を詳しく見る
西山製作所
1934年の創業以来、科学機器の製作及び販売を行ってきました。技術分野を強化しながら営業段階からの技術サポートやニーズへの対応を行っています。
主要製品「小型X線透視装置」の特徴
- 現場での使いやすさを追求した実装基板検査用モデル
- 東芝のX線センシング技術を活用
- BGAや部品半田状態などの鮮明なX線画像
- 簡単で効率的な検査が可能なユーザーインターフェース
西山製作所の
特徴や主要製品を詳しく見る
アズサイエンス
東日本、関西、北陸地区と広範囲に拠点を展開している商社です。タイにも現地法人を設けており、国内外で精力的に活動しています。取り扱いメーカーの多さが特徴的です。多数の商品の中から、最適な商品を提案できます。
主要製品「マイクロフォーカス透視・計測用CTシステム YXLON FF35CT」の特徴
- 高出力225KV管と高分解能190KVのハイブリッドX線CT装置
- 幅広い対象物のCT解析が可能
- オプションでVDI/VDE2630規格に準拠し寸法測定精度5.9μm+L/75(L=mm)を実現
アズサイエンスの
特徴や主要製品を詳しく見る
岩谷産業
LPガスや水素ガスなどエネルギー事業を展開している会社です。持続可能な社会の実現を目標に掲げ、水素に注力。水素ステーションを全国に設置しています。派生サービスとして、半導体製造分野にも事業を拡大しています。
主要製品「マイクロフォーカスX線検査装置」の特徴
- 微少化、高密度化、BGA、CSPといった接合方法に対し非破壊で検査、解析可能
- 高解像度、高拡大のX線透視画像を実現
- 透視画像のすべてをパソコンで制御し作業効率をアップ
岩谷産業の
特徴や主要製品を詳しく見る

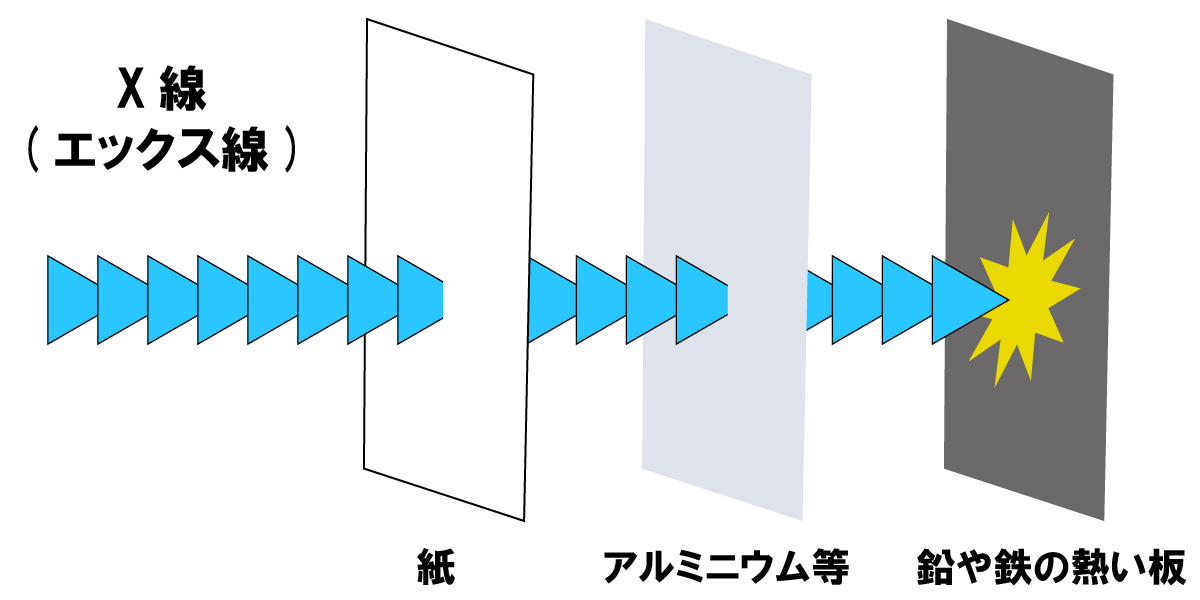

知っておきたいX線検査装置で
検知できるもの
X線は放射線の一種で、非常に高いエネルギーを持っており、粒子や電磁波として高速で移動します。
X線検査装置は、その高エネルギーを利用して、物質を透過し内部を見ることができるため、 様々なものを検知することが可能です。 金属はもちろん、金属検査機では見つけることができない非金属の物質も検知できます。 例えば、プラスチック、ガラス、ゴム、石、骨、貝殻など。 これらの物質は比重が大きいため、X線をより多く吸収しやすく、検知しやすいという特性があります。
しかし、すべての物質がX線で検出できるわけではありません。 比重が小さく、軽くて小さい物質はX線検査装置では検知が難しいです。 例えば、ビニール、紙、羽虫、毛髪などはX線をあまり吸収しないため、検査装置での検知が困難です。
X線検査装置の利用は、これらの特性を理解し、何を検知したいかによって異なる設定や感度を調整することで、より効果的になります。医療分野では人体の内部構造を見るために、安全保障分野では危険物の検出のために、そして製造業では製品の品質管理のために、それぞれの目的に応じた使い方がされています。
